PVDF encapsuló la línea de control del tubo capilar de los Ss Flatpack para el petróleo y gas Wells

PVDF encapsuló la línea de control Flatpack para el uso subsuperficie en el petróleo y gas Wells

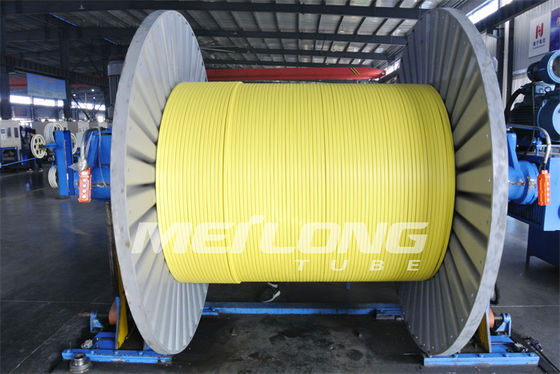

El tubo de Meilong fabrica las líneas de control hidráulicas soldadas con autógena o inconsútiles para los usos subsuperficies. La línea de control hidráulica está disponible en principalmente cinco materiales, gruesos de pared diversos, y una amplia gama de grados de la presión de trabajo. La línea se suministra en los carretes para exigir requisitos de la longitud. A petición, es presión probada hidráulicamente, purgada con el gas del nitrógeno, o líquido del aceite limpio, y sellada en ambos extremos antes del envío.

La línea de control hidráulica soldada con autógena está flotando el enchufe dibujado a las especificaciones de ASTM y está disponible en cualquier longitud. Los tipos materiales para las líneas de control hidráulicas incluyen TP316L de acero inoxidable que sea conveniente para el dulce a los ambientes moderado corrosivos, 2205 de acero inoxidables a dos caras, duplex estupendo 2507 de acero inoxidables, la aleación de níquel Incoloy 825 e Inconel 625 son convenientes para los ambientes seriamente corrosivos y las altas presiones y temperaturas de trabajo. Los líquidos del sistema de control deben ser compatibles con los ambientes y las temperaturas de funcionamiento de la línea de control.

Está disponible la línea de control encapsulación también, donde pedida, para proporcionar resistencia adicional del agolpamiento y de abrasión durante la instalación. El material de la encapsulación se debe hacer juego para la compatibilidad con los líquidos bien y los requisitos de la temperatura.

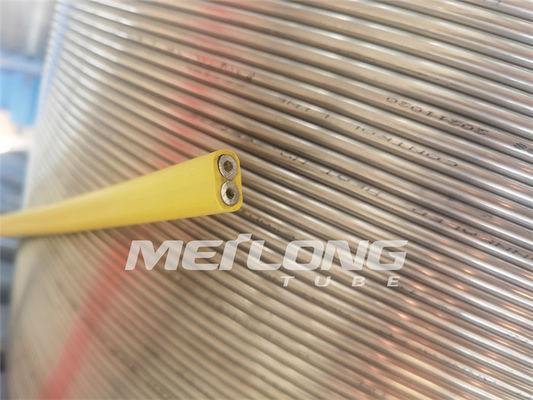

Línea de control encapsulada Flatpack

La encapsulación es un plástico que se saca sobre el tubo del metal. La encapsulación previene daño a los tubos del metal durante el proceso de fabricación. La encapsulación también proporciona resistencia de abrasión adicional y se requiere si los protectores del cable están instalados para aumentar la fuerza que se sostiene sobre cada conexión de la tubería de la producción.

Las encapsulaciones están disponibles en una amplia gama de configuraciones con opciones de la encapsulación del solo paso y de la encapsulación dual del paso para la protección añadida.

Uso de Flatpack

Flatpacks es de uso general cuando varias diversas líneas se terminan en aproximadamente la misma profundidad en el pozo.

Los usos comunes incluyen sistemas bien inteligentes, líneas químicas hundidas de la inyección con el cable del indicador del martillo y líneas de la válvula de seguridad con las líneas químicas de la inyección del sistema bajo. Para algunos usos las barras de parachoques también se encapsulan en el flatpack para proporcionar resistencia adicional del agolpamiento.

Estándar y aprobaciones

Las líneas de control se fabrican según los estándares aplicables de ASTM para cada material específico.

Los tubos se pueden suministrar limpiados con un chorro de agua, llenados, y filtrados por requisitos del cliente y a los estándares apropiados de NAS/SAE.

Calidad y prueba

- Fabricado de acuerdo con planes estándar de la inspección y de la calidad

Diseño y construcción

- Encapsulación para la sola línea

- Perfiles de la encapsulación para adaptarse al uso del cliente

- Línea marca de encargo

- Gama completa de los materiales del uso

Materiales de la encapsulación

- PP (polipropileno) /TPR ()/PA de Santoprene

(Nilón)/PVDF/ETFE ()/ECTFE (Halar) de Tefzel

FEP/PFA/ECA 3000

Características de la línea de control encapsulada Flatpack

Maximice la protección de la línea del martillo

Aumente la resistencia del agolpamiento durante la instalación

Proteja la línea de control contra la abrasión y la sejeción

Elimine el fracaso a largo plazo de la corrosión de tensión de la línea de control

Improve que afianza perfil con abrazadera

Encapsulación sola o múltiple para la facilidad del funcionamiento y de la protección añadida

La aleación disponible califica para la línea de control tubería dentro de la encapsulación

Composición química de TP316L

Norm Equivalence

TP316L es un acero inoxidable del cromo-níquel austenítico con molibdeno y un contenido con poco carbono.

Resistencia a la corrosión

Ácidos orgánicos en las altas concentraciones y las temperaturas moderadas

Ácidos inorgánicos, e.g ácidos fosfóricos y sulfúricos, en las concentraciones moderadas y las temperaturas. El acero se puede también utilizar en el ácido sulfúrico de concentraciones sobre el 90% en la baja temperatura.

Soluciones de sal, e.g sulfatos, sulfuros y sulfitos

Ambientes cáusticos

Los aceros austeníticos son susceptibles a agrietarse de corrosión de tensión. Esto puede ocurrir en las temperaturas sobre alrededor 60°C (140°F) si el acero se sujeta a las tensiones extensibles y al mismo tiempo entra en el contacto con ciertas soluciones, particularmente ésos que contienen los cloruros. Tales condiciones del servicio deben por lo tanto ser evitadas. Las condiciones cuando se cierran las plantas se deben también considerar, como los condensados que entonces se forman pueden desarrollar las condiciones que llevan ambo a la corrosión de tensión que se agrieta y que marca con hoyos.

TP316L tiene un contenido con poco carbono y por lo tanto una mejor resistencia a la corrosión intergranular que los aceros del tipo TP316.

Perfiles estándar de la encapsulación de Flatpack

Línea redonda, sola	Artículo	Dimensiones estándar
	1/8' ‘línea del OD	0,250' ‘(6,35 milímetros) diámetro.
	1/4' ‘línea del OD	0,433' ‘(11,0 milímetros) diámetro.
	3/8' ‘línea del OD	0,535' ‘(13,6 milímetros) diámetro.
	línea de 1/2' ‘OD	0,660' ‘(16,8 milímetros) diámetro.

Cuadrado, sola línea	Artículo	Dimensiones estándar
	1/8' ‘línea del OD	0,250' ‘x 0,250" ‘(6,35 milímetros x 6,35 milímetros)
	1/4' ‘línea del OD	0,433' ‘x 0,433" ‘(11,0 milímetros x 11,0 milímetros)
	3/8' ‘línea del OD	0,535' ‘x 0,535" ‘(13,6 milímetros x 13,6 milímetros)
	línea de 1/2' ‘OD	0,660' ‘x 0,660" ‘(16,8 milímetros x 16,8 milímetros)

Rectangular, 2 líneas	Artículo	Dimensiones estándar
	1/4' ‘línea del OD	Anchura: 0,710' ‘(18,0 milímetros) Altura: 0,410' ‘(10,4 milímetros)

Rectangular, 3 líneas	Artículo	Dimensiones estándar
	1/4' ‘línea del OD	Anchura: 0,990' ‘(25,1 milímetros) Altura: 0,410' ‘(10,4 milímetros)
