La línea hidráulica aumentada de la tubería capilar de las propiedades mecánicas hizo de Incoloy 825
El tubo de Meilong fabrica especialmente la línea hidráulica inconsútil y rediseñada, soldada con autógena y rediseñada de la tubería en espiral que se hacen de los aceros inoxidables resistentes a la corrosión y de los grados a dos caras austeníticos, a dos caras, estupendos de la aleación de níquel. La tubería se utiliza como líneas de control hidráulicas y líneas químicas de la inyección que sirven especialmente el petróleo y gas, industria geotérmica.
Tamaño típico de la línea hidráulica
El diámetro exterior de las líneas de control es principalmente 1/4' ‘(6.35m m).
Gruesos de pared: 0,035' ‘(0.89m m), 0,049" ‘(1.24m m), 0,065" ‘(1.65m m)
La línea de control tubería está disponible en longitudes a partir de 400 pies (122 metros) para 32.808 pies (10.000 metros). Ningunas orbitally soldaduras de extremo.
Otras especificaciones (1/8' ‘a 3/4" ‘) están disponibles a petición.
Importancia de la línea hidráulica
Cada una bobina de la tubería es una longitud totalmente continua sin soldaduras orbitales.
Cada uno línea hidráulica en la forma de bobina de la tubería es hidrostático probado en el mínimo 15.000 PSI.
La prueba se puede atestiguar en sitio por los inspectores de los terceros (SGS, BV, DNV).
Otras pruebas son prueba de la corriente de Foucault, sustancias químicas, aplanando, el señalar por medio de luces, extensible, producción, alargamiento, dureza para la calidad material.
Descripción del uso para la línea hidráulica
En todos los campos de la industria del petróleo y gas, las sustancias químicas se inyectan en líneas de proceso y líquidos. Tome los servicios del campo petrolífero, sustancias químicas se utilizan para filmar el lado del pozo para la estabilidad mejorada. En tuberías ellas evitar la acumulación y mantener la infraestructura sana.
El uso de la línea hidráulica
En la industria del petróleo y gas inyectamos las sustancias químicas en orden
para proteger la infraestructura
para optimizar procesos
para asegurar flujo
y para mejorar productividad
Materiales de la aleación para la línea hidráulica
| Austenítico: |
316L |
ASTM A-269 |
| Duplex: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Aleación de níquel: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Línea hidráulica características de la tubería
Tolerancias dimensionales cercanas
Propiedades mecánicas considerablemente aumentadas
Final superficial superior
Alta limpieza de la superficie interior
Ovality controlado, excentricidad
Incoloy 825 para la línea hidráulica
| Níquel |
Cromo |
Hierro |
Molibdeno |
Carbono |
Manganeso |
Silicio |
Azufre |
Aluminio |
Titanio |
Cobre |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
mínimo. |
|
máximo. |
máximo. |
máximo. |
máximo. |
máximo. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Norm Equivalence
| Grado |
UNS ningún |
Norma euro |
| No |
Nombre |
| Aleación |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 825 |
N08825 |
2,4858 |
NiCr21Mo |
Descripción material de Incoloy 825
La aleación 825 de Incoloy es una aleación del níquel-hierro-cromo con las adiciones de molibdeno y de cobre. Esto niquela la composición química de la aleación de acero se diseña proporcionar resistencia excepcional a muchos ambientes corrosivos. Es similar alear 800 pero ha mejorado resistencia a la corrosión acuosa. Tiene resistencia excelente a los ácidos de reducción y oxidantes, a la tensión-corrosión que se agrieta, y al ataque localizado tal como corrosión de las picaduras y de grieta. La aleación 825 es especialmente resistente a los ácidos sulfúricos y fosfóricos. Esta aleación de acero de níquel se utiliza para el proceso químico, el equipo del contaminación-control, el nuevo tratamiento aflautado, nuclear del petróleo y gas bien del combustible, la producción de ácido, y el equipo de conserva en vinagre.
Características
Resistencia excelente a los ácidos de reducción y oxidantes
Buena resistencia a agrietarse de la tensión-corrosión
Resistencia satisfactoria al ataque localizado como marcar con hoyos y la corrosión de grieta
Muy resistente a los ácidos sulfúricos y fosfóricos
Buenas propiedades mecánicas en el sitio y las temperaturas elevadas hasta aproximadamente 1020° F
Permiso para el uso del presión-buque en las temperaturas de la pared hasta 800°F
Peso de la tubería de la aleación por el metro (kilogramos)
Incoloy 825 (UNS N08825)
| O.D. |
W.T. |
| Fracción |
Decimal |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| el 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Propiedades de la tubería de la aleación
tubería rediseñada enchufe interno Costura-soldada con autógena y flotante. Proveído en la condición recocida
Longitud continua sin soldaduras comunes orbitales
| Aleación |
UNS |
O.D. |
W.T. |
Presión de funcionamiento |
Presión estallada |
Presión del hundimiento |
Presión de prueba |
| pulgada |
pulgada |
pulgada |
PSI |
PSI |
PSI |
PSI |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
el 1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
el 1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
el 1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
* presión estallada teórica basada en grueso de pared mínimo, y resistencia a la tensión mínima
* presión teórica del hundimiento basada en grueso de pared mínimo, y fuerza de producción mínima
* grado de la presión en las condiciones de 100°F (38°C), neutral y estático
Proceso y embalaje de la tubería
Haber perforado inconsútil, rediseñado, recocido (proceso de pasos múltiples de la circulación)
Soldado con autógena longitudinalmente soldó con autógena, rediseñado, recocido (el proceso de pasos múltiples de la circulación)

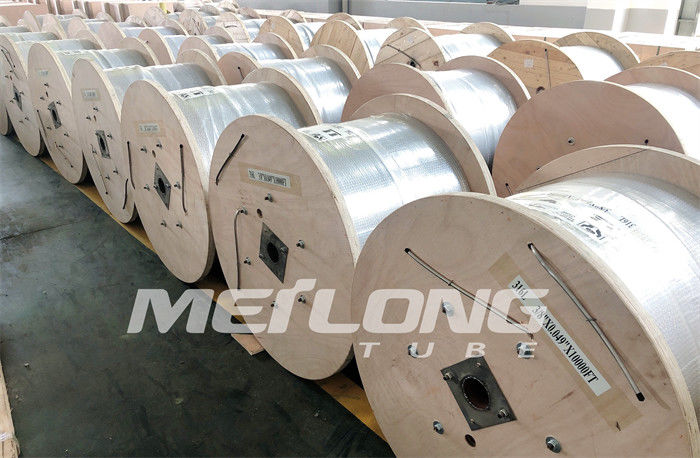

La línea hidráulica que embala tubería es herida llana arrollada en el metal/los tambores o los carretes de madera.

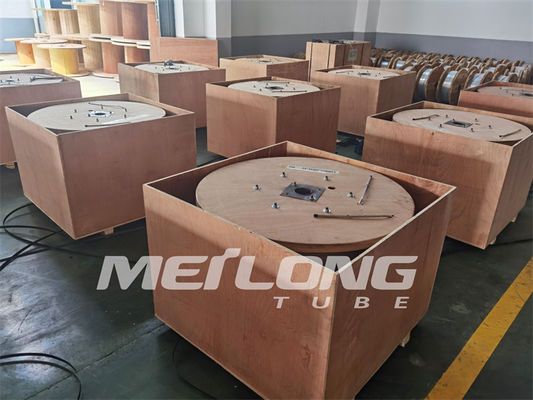

Todos los tambores o carretes se embalan en los cajones de madera para la operación logística fácil.
