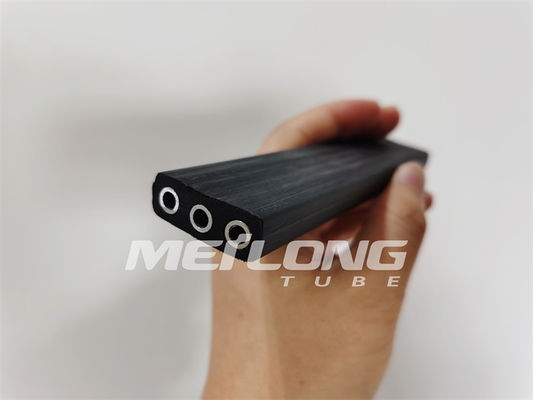

Línea de control encapsulada del duplex 2205 Flatpack con 3 líneas para los campos del petróleo y gas

Línea de control hidráulica del duplex 2205 Flatpack con 3 líneas para los campos del petróleo y gas

MEILONG ofrece la encapsulación de las líneas de control para proporcionar durabilidad creciente, así como resistencia a la sustancia química y a la corrosión para cumplir los requisitos especializados de cada proyecto, ofrecemos diversos tipos de la encapsulación, por ejemplo: HDPE (polietileno de alta densidad), Santoprene, PVC (cloruro de polivinilo), Haylar y PVDF (fluoruro del polivinilideno).

La línea de control hidráulica soldada con autógena está flotando el enchufe dibujado a las especificaciones de ASTM y está disponible en cualquier longitud. Los tipos materiales para las líneas de control hidráulicas incluyen TP316L de acero inoxidable que sea conveniente para el dulce a los ambientes moderado corrosivos, 2205 de acero inoxidables a dos caras, duplex estupendo 2507 de acero inoxidables, la aleación de níquel Incoloy 825 e Inconel 625 son convenientes para los ambientes seriamente corrosivos y las altas presiones y temperaturas de trabajo. Los líquidos del sistema de control deben ser compatibles con los ambientes y las temperaturas de funcionamiento de la línea de control.

Está disponible la línea de control encapsulación también, donde pedida, para proporcionar resistencia adicional del agolpamiento y de abrasión durante la instalación. El material de la encapsulación se debe hacer juego para la compatibilidad con los líquidos bien y los requisitos de la temperatura.

Línea de control encapsulada Flatpack

La encapsulación es un plástico que se saca sobre el tubo del metal. La encapsulación previene daño a los tubos del metal durante el proceso de fabricación. La encapsulación también proporciona resistencia de abrasión adicional y se requiere si los protectores del cable están instalados para aumentar la fuerza que se sostiene sobre cada conexión de la tubería de la producción.

Las encapsulaciones están disponibles en una amplia gama de configuraciones con opciones de la encapsulación del solo paso y de la encapsulación dual del paso para la protección añadida.

Uso de Flatpack

Flatpacks es de uso general cuando varias diversas líneas se terminan en aproximadamente la misma profundidad en el pozo.

Los usos comunes incluyen sistemas bien inteligentes, líneas químicas hundidas de la inyección con el cable del indicador del martillo y líneas de la válvula de seguridad con las líneas químicas de la inyección del sistema bajo. Para algunos usos las barras de parachoques también se encapsulan en el flatpack para proporcionar resistencia adicional del agolpamiento.

Estándar y aprobaciones

Las líneas de control se fabrican según los estándares aplicables de ASTM para cada material específico.

Los tubos se pueden suministrar limpiados con un chorro de agua, llenados, y filtrados por requisitos del cliente y a los estándares apropiados de NAS/SAE.

Calidad y prueba

- Fabricado de acuerdo con planes estándar de la inspección y de la calidad

Diseño y construcción

- Encapsulación para la sola línea

- Perfiles de la encapsulación para adaptarse al uso del cliente

- Línea marca de encargo

- Gama completa de los materiales del uso

Materiales de la encapsulación

- PP (polipropileno) /TPR ()/PA de Santoprene

(Nilón)/PVDF/ETFE ()/ECTFE (Halar) de Tefzel

FEP/PFA/ECA 3000

Características de la línea de control encapsulada Flatpack

Maximice la protección de la línea del martillo

Aumente la resistencia del agolpamiento durante la instalación

Proteja la línea de control contra la abrasión y la sejeción

Elimine el fracaso a largo plazo de la corrosión de tensión de la línea de control

Improve que afianza perfil con abrazadera

Encapsulación sola o múltiple para la facilidad del funcionamiento y de la protección añadida

La aleación disponible califica para la línea de control tubería dentro de la encapsulación

Materiales de la encapsulación:

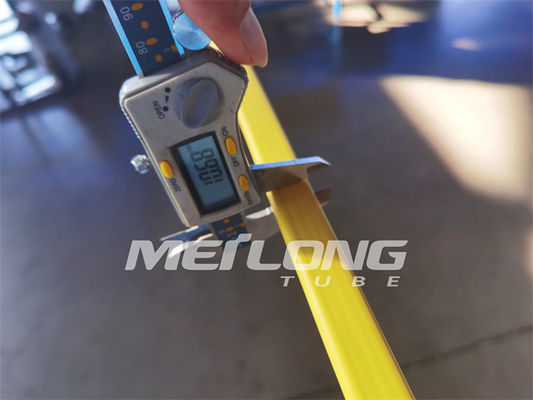

Perfiles estándar de la encapsulación de Flatpack

Línea redonda, sola	Artículo	Dimensiones estándar
	1/8' ‘línea del OD	0,250' ‘(6,35 milímetros) diámetro.
	1/4' ‘línea del OD	0,433' ‘(11,0 milímetros) diámetro.
	3/8' ‘línea del OD	0,535' ‘(13,6 milímetros) diámetro.
	línea de 1/2' ‘OD	0,660' ‘(16,8 milímetros) diámetro.

Cuadrado, sola línea	Artículo	Dimensiones estándar
	1/8' ‘línea del OD	0,250' ‘x 0,250" ‘(6,35 milímetros x 6,35 milímetros)
	1/4' ‘línea del OD	0,433' ‘x 0,433" ‘(11,0 milímetros x 11,0 milímetros)
	3/8' ‘línea del OD	0,535' ‘x 0,535" ‘(13,6 milímetros x 13,6 milímetros)
	línea de 1/2' ‘OD	0,660' ‘x 0,660" ‘(16,8 milímetros x 16,8 milímetros)

Rectangular, 2 líneas	Artículo	Dimensiones estándar
	1/4' ‘línea del OD	Anchura: 0,710' ‘(18,0 milímetros) Altura: 0,410' ‘(10,4 milímetros)

Rectangular, 3 líneas	Artículo	Dimensiones estándar
	1/4' ‘línea del OD	Anchura: 0,990' ‘(25,1 milímetros) Altura: 0,410' ‘(10,4 milímetros)

Propiedades de la línea de control tubería en la encapsulación

tubería rediseñada enchufe interno Costura-soldada con autógena y flotante. Proveído en la condición recocida

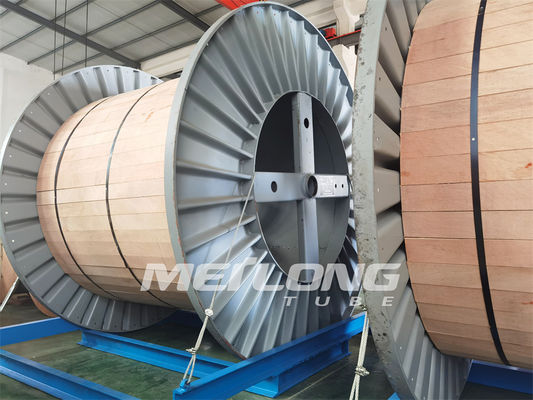

Longitud continua sin soldaduras comunes orbitales

Presión estallada teórica basada en grueso de pared mínimo, y resistencia a la tensión mínima

Presión teórica del hundimiento basada en grueso de pared mínimo, y fuerza de producción mínima

Grado de la presión en las condiciones de 100°F (38°C), neutral y estático
