la tubería de acero inoxidable 316L encapsuló el cable para los usos del martillo en el aceite Wells

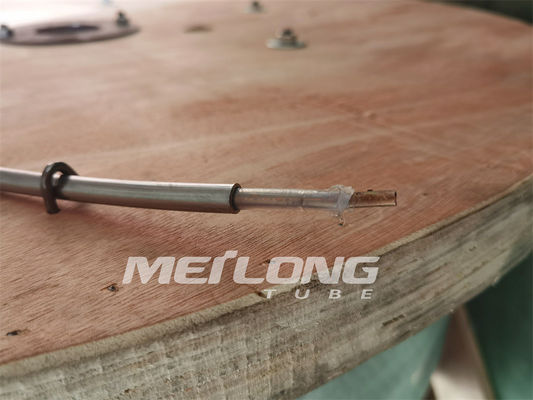

Cable encapsulado tubería (TEC)
TEC utiliza la tubería soldada con autógena del acero inoxidable y de la aleación de níquel para proteger componentes eléctricos y ópticos contra la presión y los efectos corrosivos del ambiente del martillo. La encapsulación polimérica proporciona la protección mecánica adicional.
Una amplia selección de componentes del cobre y de la fibra del tubo de Meilong permite la producción de los cables más sofisticados de la instrumentación de la industria. Desde primero la introducción de TEC para la industria del petróleo y gas en 2015, el tubo de Meilong ha mejorado y ha optimizado continuamente este producto para las nuevas generaciones de indicadores y de herramientas del martillo para pozos cada vez más calientes y más profundos.
Las configuraciones TÉCNICAS están disponibles con una combinación casi infinita de componentes en longitudes de encargo empalme-libres.
Los tamaños estándar de la encapsulación (11 milímetros x cuadrado de 11 milímetros) están disponibles cumplir casi cualquier requisito del martillo.
Los cables compuestos que utilizan diversas combinaciones de componentes eléctricos y ópticos están disponibles hacer juego necesidades específicas del martillo.

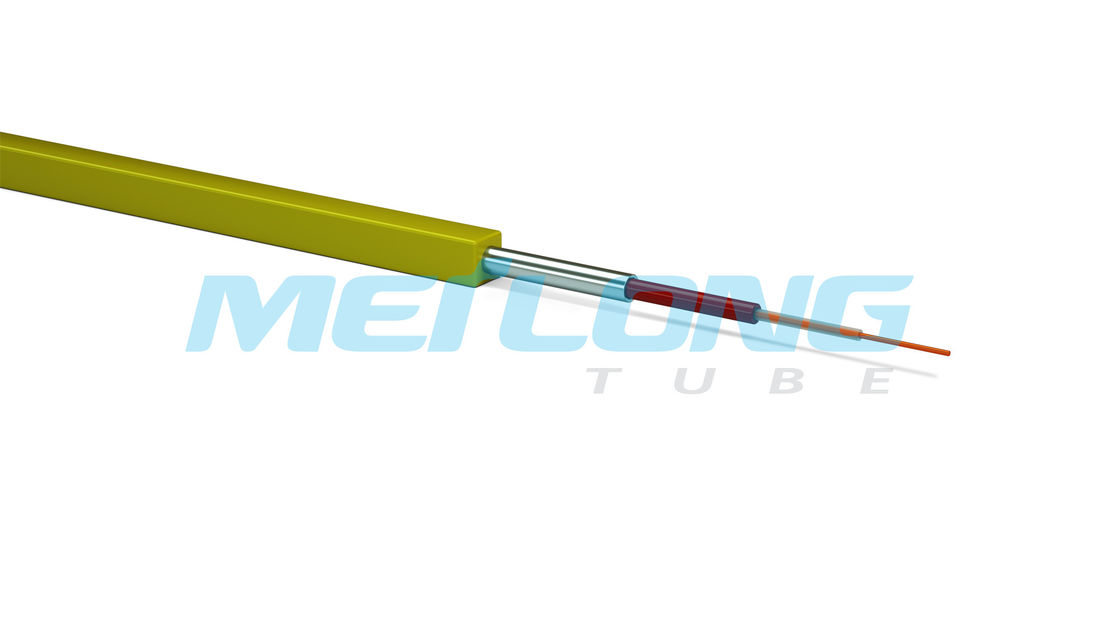

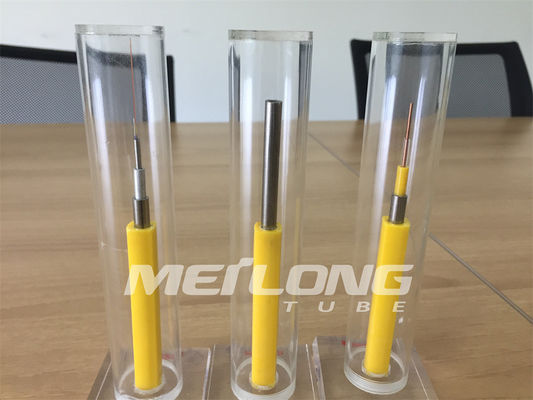

Construcciones típicas
18 el solo cuadrado de tubo de Incoloy 825 del conductor del AWG encapsuló
|
|
A) Cobre estañado de 18 AWG (7 x 0,39 milímetros)
O.D. 0,046 en el nominal (1,16 milímetros)
B) Aislamiento de FEP
O.D. 0,098 en el nominal (2,49 milímetros)
C) Llenador rojo del polipropileno
O.D. 0,180 en el nominal (4,57 milímetros)
D) Tubo de la aleación 825
Grueso de pared 0,035 en el nominal (0,89 milímetros)
O.D. 0,250 en el nominal (6,35 milímetros)
E) Polipropileno cuadrado amarillo del perfil
0,433 en el cuadrado (11 milímetros)
|
5 solo tubo de Stainless 316L del conductor del AWG encapsulado
|
|
A) Cobre de 5 AWG (solo conductor)
O.D. 0,181 en el nominal (4,6 milímetros)
B) Aislamiento de PFA
O.D. 0,228 en el nominal (5,8 milímetros)
C) Aislamiento de PFA
O.D. 0,276 en el nominal (7,0 milímetros)
D) Tubo de acero inoxidable 316
Grueso de pared 0,035 en el nominal (0,89 milímetros)
O.D. 0,375 en el nominal (9,53 milímetros)
|
Opciones de la tubería
TEC se selecciona sobre la base de condiciones bien tales como presión, temperatura y acción corrosiva del líquido bien. La tubería se compone de una aleación hecha juego al uso. Entonces se suelda con autógena, la corriente de Foucault probada y se dibuja longitudinalmente al tamaño acabado. Los datos de prueba completos están disponibles para cada tubo.
- 316L de acero inoxidable
- Duplex 2205
- Duplex estupendo 2507
- Incoloy 825
Características mecánicas para la aleación TEC, frío trabajado
| Diámetro |
Grueso de pared |
316L inoxidable
Hundimiento mínimo
|
Incoloy 825
Hundimiento mínimo
|
Curva mínima Radius* |
| pulgadas |
pulgadas |
PSI |
PSI |
pulgadas |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2,25 |
Cálculos basados en la fuerza de producción mínima de 120.000 PSI.
Toda la tubería TÉCNICA es haber soldado con autógena de gran tamaño y haber dibujado.
La tubería puede ser de encargo impresa con una variedad de datos incluyendo número de parte, número de serie, longitud secuencial y número de orden de compra.
el radio de doblez del *The indicó está en condiciones estáticas después del entrenamiento final en la terminación. Todo el doblez se debe realizar usando un doblador de la tubería para asegurarse de que el radio de doblez es uniforme. Mientras que despliega en o fuera del pozo, el radio de doblez mínimo debe ser tan grande como sea posible.
Componentes eléctricos
| Estilo TÉCNICO |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| Gama de temperaturas |
-10 a 100°C |
-10 a 150°C |
-100 a 175°C |
-100 a 200°C |
-100 a 250°C |
| Llenador |
PP |
PP |
FEP |
FEP |
PFA |
| Aislamiento |
PP |
FEP |
FEP |
FEP |
PFA |
Conductor eléctrico máximo Resistance @ 20°C (°F) 68
| Conductor |
Conductor
O.D.
|
Conductor
O.D.
|
Cobre desnudo sólido |
Cobre desnudo de 7 filamentos |
| AWG |
pulgadas |
milímetro |
Ohmios/kft |
Ohmios/m |
Ohmios/kft |
Ohmios/m |
| 18 |
0,0403 |
1,02 |
6,52 |
21,4 |
6,66 |
21,8 |
| 17 |
0,0453 |
1,15 |
5,15 |
16,9 |
5,27 |
17,3 |
| 16 |
0,0508 |
1,29 |
4,10 |
13,5 |
4,18 |
13,7 |
| 15 |
0,0571 |
1,45 |
3,24 |
10,6 |
3,31 |
10,9 |
| 14 |
0,0641 |
1,63 |
2,57 |
8,45 |
2,62 |
8,62 |
| 13 |
0,0720 |
1,83 |
2,04 |
6,69 |
2,08 |
6,82 |
| 12 |
0,0808 |
2,05 |
1,62 |
5,31 |
1,65 |
5,43 |
| 11 |
0,0907 |
2,30 |
1,29 |
4,22 |
1,32 |
4,30 |
| 10 |
0,102 |
2,59 |
1,019 |
3,34 |
1,039 |
3,41 |
| 9 |
0,114 |
2,90 |
0,808 |
2,65 |
0,825 |
2,71 |
| 8 |
0,128 |
3,25 |
0,641 |
2,10 |
0,654 |
2,14 |
