El SGS/la BV examinó la línea química inconsútil tubería capilar de la inyección con longitud continua
El tubo de Meilong fabrica la tubería en espiral inconsútil y rediseñada, costura-soldada con autógena y rediseñada de alta calidad que se hacen del acero inoxidable resistente a la corrosión y de los grados a dos caras austeníticos, a dos caras, estupendos de la aleación de níquel. 100% de productos se utiliza como líneas de control de la energía hydráulica, líneas químicas de la inyección, alea la tubería en cordones umbilicales y la tubería de la instrumentación para la ingeniería de la explotación en la industria por aguas arriba del petróleo y gas.
La tubería arrollada está disponible de tamaños arregla de diámetro externo 0,125 pulgadas (3,175 milímetros) a 1 pulgada (25,4 milímetros). El grueso de pared es hasta 0,083 pulgadas (2,108 milímetros). Las longitudes hasta 65600 pies (20.000 metros) están disponibles para la fabricación umbilical rentable. Más tamaños dentro del alcance se pueden modificar para requisitos particulares para ser producido y para ser entregado para cumplir sus requisitos especiales.
Línea química inconsútil propiedades de la inyección 316L
Tubería rediseñada enchufe interno perforada (inconsútil) y flotante. Proveído en la condición recocida
Longitud continua sin soldaduras comunes orbitales
| Aleación |
UNS |
O.D. |
W.T. |
Presión de funcionamiento |
Presión estallada |
Presión del hundimiento |
Presión de prueba |
| pulgada |
pulgada |
pulgada |
PSI |
PSI |
PSI |
PSI |
| 316L inoxidable |
S31603 |
1/8 |
0,125 |
0,028 |
9.931 |
40.922 |
9.525 |
11.600 |
| 316L inoxidable |
S31603 |
1/8 |
0,125 |
0,035 |
12.640 |
52.042 |
11.056 |
15.225 |
| 316L inoxidable |
S31603 |
1/4 |
0,250 |
0,035 |
5.939 |
24.474 |
6.621 |
7.250 |
| 316L inoxidable |
S31603 |
1/4 |
0,250 |
0,049 |
8.572 |
35.322 |
8.632 |
10.150 |
| 316L inoxidable |
S31603 |
1/4 |
0,250 |
0,065 |
11.694 |
48.166 |
10.562 |
13.775 |
| 316L inoxidable |
S31603 |
3/8 |
0,375 |
0,035 |
3.818 |
15.731 |
4.659 |
4.350 |
| 316L inoxidable |
S31603 |
3/8 |
0,375 |
0,049 |
5.483 |
22.575 |
6.222 |
6.525 |
| 316L inoxidable |
S31603 |
3/8 |
0,375 |
0,065 |
7.517 |
30.951 |
7.865 |
8.700 |
| 316L inoxidable |
S31603 |
3/8 |
0,375 |
0,083 |
9.808 |
40.372 |
9.551 |
11.600 |
| 316L inoxidable |
S31603 |
el 1/2 |
0,500 |
0,049 |
4.003 |
16.480 |
4.835 |
5.075 |
| 316L inoxidable |
S31603 |
el 1/2 |
0,500 |
0,065 |
5.461 |
22.512 |
6.206 |
6.525 |
| 316L inoxidable |
S31603 |
el 1/2 |
0,500 |
0,083 |
7.133 |
29.364 |
7.648 |
8.700 |
| 316L inoxidable |
S31603 |
5/8 |
0,625 |
0,049 |
3.144 |
12.955 |
3.957 |
3.625 |
| 316L inoxidable |
S31603 |
5/8 |
0,625 |
0,065 |
4.285 |
17.630 |
5.105 |
5.075 |
| 316L inoxidable |
S31603 |
5/8 |
0,625 |
0,083 |
5.472 |
22.513 |
6.519 |
6.525 |
| 316L inoxidable |
S31603 |
3/4 |
0,750 |
0,049 |
2.619 |
10.791 |
3.296 |
2.900 |
| 316L inoxidable |
S31603 |
3/4 |
0,750 |
0,065 |
3.570 |
14.686 |
4.283 |
4.350 |
| 316L inoxidable |
S31603 |
3/4 |
0,750 |
0,083 |
4.558 |
18.753 |
5.431 |
5.800 |
- Presión estallada teórica basada en grueso de pared mínimo, y resistencia a la tensión mínima
- Presión teórica del hundimiento basada en grueso de pared mínimo, y fuerza de producción mínima
- Grado de la presión en las condiciones de 100°F (38°C), neutral y estático
Pues más extracciones del petróleo y gas se trasladan a aguas más profundas y más duras cuando sea extremo los ambientes costeros exigen seguridad extrema, nuestro trabajo es ayudarle a utilizar el material resistente a la corrosión “correcto” para que la tubería umbilical en espiral mejore la seguridad y la confiabilidad de su trabajo. Éste es el poder para conducir nuestras innovaciones y desarrollo continuo.
Conveniente para el ambiente de uso
Un resitance común a marcar con hoyos del cloruro, corrosión de grieta, H2S y CO2, y el agrietarse de corrosión de tensión del cloruro (SCC).
Tolerancia dimensional para la línea química de Injecton
| ASTM A269/ASME SA269, UNS S31603 (316L) |
| Tamaño OD |
Tolerancia OD |
PESO de la tolerancia |
|
1/8' ‘≤OD<3>
3/16≤OD<1>
1/2' ‘≤OD≤1’ ‘(12.7≤OD≤25.4 milímetros)
|
+0,003' ‘(+0,08)/-0 del milímetro
+0,004' ‘(+0,10)/-0 del milímetro
+0,005' ‘(+0,13)/-0 del milímetro
|
el ±10%
el ±10%
el ±10%
|
Estándar del tubo de Meilong
| Tamaño OD |
Tolerancia OD |
PESO de la tolerancia |
|
1/8' ‘≤OD<3>
3/16≤OD<1>
1/2' ‘≤OD≤1’ ‘(12.7≤OD≤25.4 milímetros)
|
+0,003' ‘(+0,08)/-0 del milímetro
+0,004' ‘(+0,10)/-0 del milímetro
+0,004' ‘(+0,10)/-0 del milímetro
|
el ±10%
el ±10%
el ±8%
|
Pruebas para la calidad
|
Corrientes de Foucault
Aspereza superficial
Hidrostático
Análisis dimensional
Tamaño de grano
Dureza de Rockwell
|
Fuerza de producción
Resistencia a la tensión
Alargamiento
Dureza
Identificación material positiva (PMI)
Pruebas de la resistencia a la corrosión
|
Además de las pruebas antedichas que se pueden requerir por las demandas individuales del cliente, también proporcionamos informes de prueba de las terceres personas de siguiente.
Embalaje

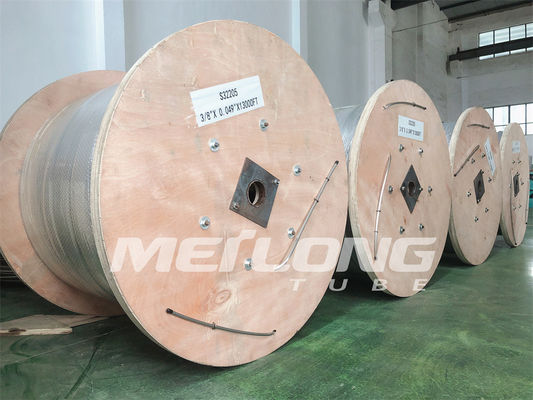

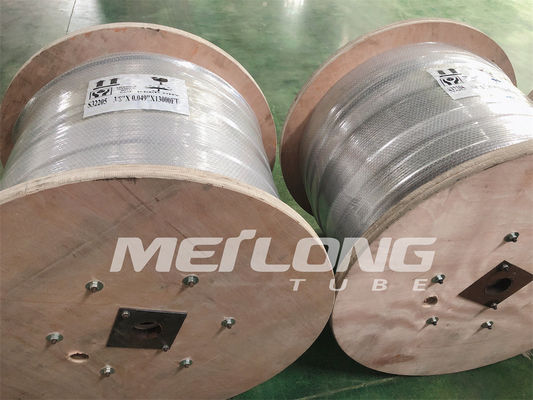

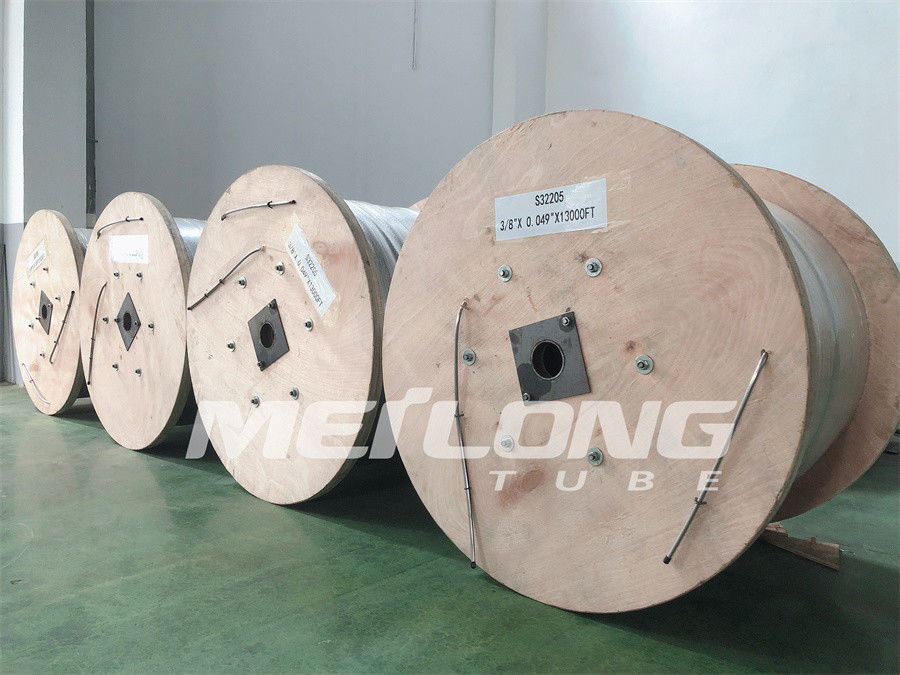

La línea de control hidráulica es herida llana arrollada en el metal/los tambores o los carretes de madera.
Todos los tambores se embalan en los cajones de madera para la operación logística fácil.
Diagrama de la inyección
Uso
Tubería en espiral capilar de la aleación para la inyección química
Línea de control hidráulica desnuda y encapsulada tubería en espiral de la aleación para las válvulas de seguridad submarinas
Secuencias de la velocidad, secuencias del trabajo, y cordones umbilicales de acero del tubo
Tubería en espiral geotérmica de la aleación
Servicio adicional para la encapsulación
La línea química de la inyección se puede encapsular con los diversos polímeros según requisitos individuales de los clientes, tales como PVDF, FEP, TPV, etc. La encapsulación está para proporcionar resistencia adicional a las sustancias químicas, al desgaste, y a la temperatura alta.
Sección disponible para la encapsulación: Redondo, cuadrado, rectangular.
Materiales de la encapsulación
| Abreviatura |
Nombre genérico |
Nombre comercial |
Temperatura mínima de la instalación de los materiales de la encapsulación |
| ECTFE |
Etileno Chlorotrifluoroethylene |
Halar® |
-60°C |
| ETFE |
Tetraflouroretileno del etileno |
Tefzel® |
-60°C |
| FEP |
Propileno fluorado del etileno |
Teflon® FEP |
-100°C |
| HDPE |
Polietileno de alta densidad |
|
-40°C |
| PFA |
Perfluoroalkoxy |
Teflon® PFA |
-100°C |
| PA |
Poliamida |
Nilón |
-40°C |
| PP |
Polipropileno |
|
-10°C |
| PVDF |
Fluoruro del polivinilideno |
Kynar® |
-20°C |
| TPO-PP |
Poliolefina termoplástica |
Santoprene® |
-20°C |
